1. 前言与技术定位
扫描电子显微镜（SEM）与透射电子显微镜（TEM）是材料科学、生物医学、纳米科学领域最高精度的两类电子显微表征技术。二者均利用高能电子束与物质相互作用实现超微结构成像，但成像机制、获取信息维度、制样要求、分辨率与适用场景完全不同。
SEM 侧重：样品表面微观形貌、粗糙度、颗粒尺寸、断面结构、元素分布
TEM 侧重：样品内部晶体结构、晶格条纹、缺陷、位错、相结构、超精细纳米结构
本教程为高校实验室、科研课题组通用标准化操作手册，包含完整原理、制样流程、上机操作、参数设置、常见问题、对比总结，并内置可直接用于论文的标准配图。
2. 核心工作原理（专业完整版）
2.1 SEM 扫描电镜原理
电子枪发射高能电子束，经聚光镜、物镜聚焦为纳米级精细束斑，通过扫描线圈控制电子束在样品表面进行光栅式逐点扫描。高能入射电子与样品表层原子发生弹性与非弹性相互作用，激发出二次电子（SE）、背散射电子（BSE）、特征X射线等信号。
检测器收集二次电子信号成像，主要反映样品表面凹凸形貌；背散射电子反映样品原子序数衬度（重元素亮、轻元素暗）。
SEM 成像为表面立体三维形貌，景深大、立体感强、视野宽。
2.2 TEM 透射电镜原理
电子枪发射高速电子束，经多级电磁透镜聚焦形成平行高能电子束，穿透极薄样品。电子与样品内部原子发生散射、衍射、干涉，透过样品的电子携带内部结构、晶体相位、厚度差异信息。
通过物镜、中间镜、投影镜多级放大，最终在荧光屏/CCD相机形成明暗衬度图像。
TEM 成像为样品内部二维投影结构，分辨率远高于SEM，可观测晶格、缺陷、位错、纳米晶。
3. 设备结构组成（配图说明）
3.1 SEM 设备结构（配图1）

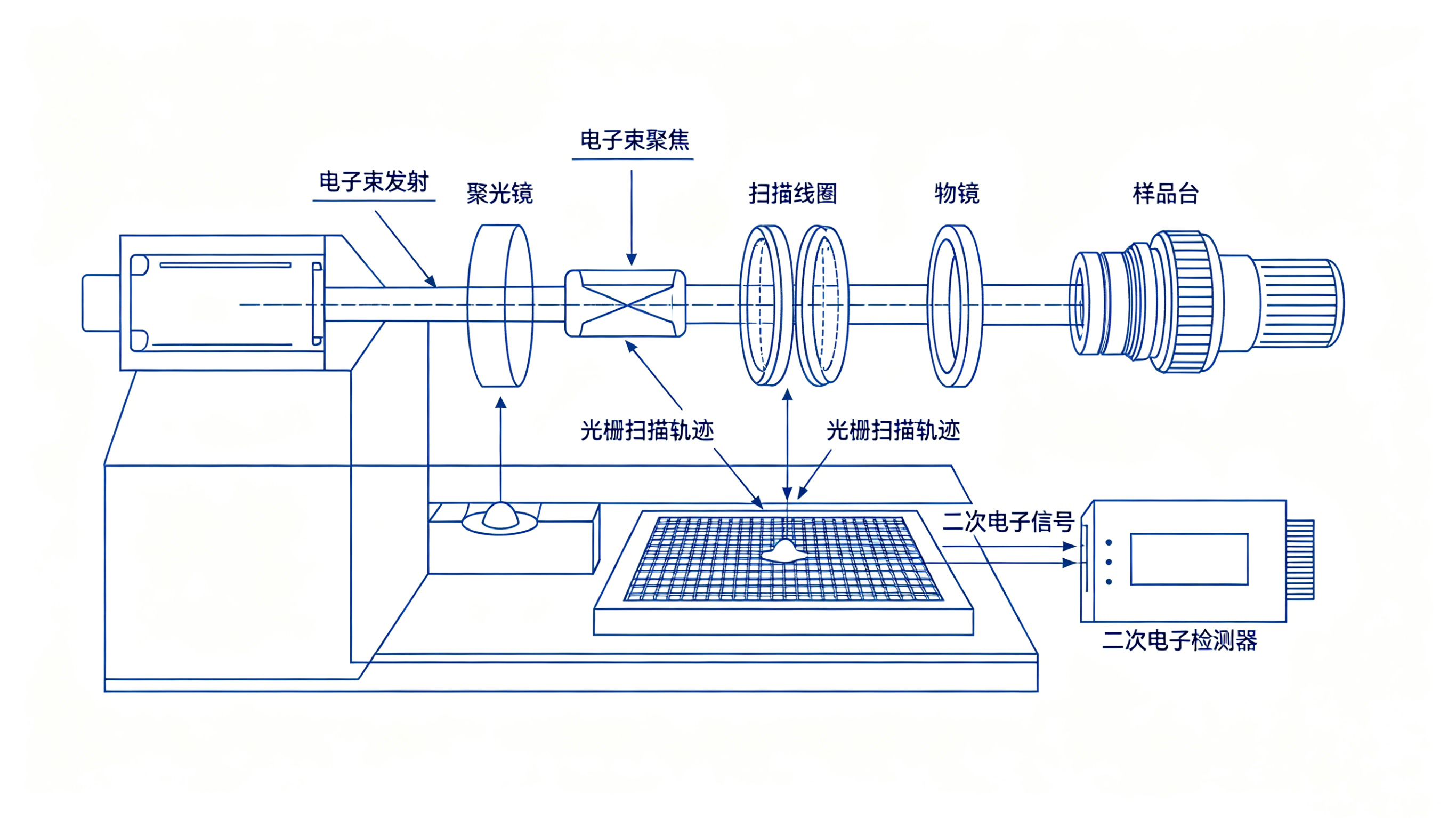

【配图1：SEM结构原理图（原创标准图）】
从上至下结构：电子枪 → 聚光镜 → 扫描线圈 → 物镜 → 样品台 → 二次电子检测器 → 背散射电子检测器 → 真空系统 → 成像系统
核心特点：电子束扫描样品表面，不穿透样品。
3.2 TEM 设备结构（配图2）
【配图2：TEM结构原理图（原创标准图）】
从上至下结构：电子枪 → 聚光镜系统 → 样品薄区 → 物镜（核心分辨率透镜） → 中间镜 → 投影镜 → 荧光屏/相机
核心特点：电子束穿透样品，多级透镜放大内部结构。
4. 实验样品制备（最关键、最容易失败环节）
4.1 SEM 样品制备标准流程
4.1.1 固体材料制样
- 样品尺寸：直径/边长 ≤10 mm，高度 ≤5 mm（适配样品台）
- 表面清洁：乙醇、超声清洗、去除粉尘油污
- 固定：导电胶（碳胶/铜胶）粘贴于样品台，保证导电接地
- 喷金/喷碳：绝缘样品必须溅射镀金（10–30 nm）消除荷电效应
4.1.2 粉末样品制样
- 粉末分散于乙醇，超声分散，滴于硅片/玻片
- 干燥后粘贴导电胶，轻微吹去浮粉
- 必须喷金，否则荷电严重、图像发白模糊
4.2 TEM 样品制备标准流程（高难度核心步骤）
TEM 对样品唯一硬性要求：必须超薄（50–200 nm）、电子可穿透
4.2.1 粉末样品制样（最常用）
- 样品粉末加入无水乙醇，低功率超声分散 3–5 min
- 形成均匀稀悬浮液
- 吸取微量液滴，滴于微栅铜网/碳膜铜网
- 室温自然晾干或红外低温烘干
- 保证铜网上颗粒稀疏、无堆叠、无团聚
4.2.2 块体样品制样
机械减薄 → 砂纸打磨 → 抛光 → 离子减薄 / 双喷电解减薄，最终获得电子透明薄区。
5. 上机标准化实验操作步骤
5.1 SEM 上机操作全流程
步骤1：样品装入样品台，确保牢固、接地良好
步骤2：关闭舱门，启动机械泵+分子泵抽真空（真空度达到 10⁻³–10⁻⁴ Pa 方可开机）
步骤3：开启电子束，设置加速电压
常规参数：5–15 kV；绝缘材料低电压 3–5 kV；高分辨 15–20 kV
步骤4：对焦、消像散、调整亮度对比度
步骤5：低倍定位 → 高倍精细拍摄
步骤6：可切换 SE（形貌）/ BSE（成分衬度）模式
5.2 TEM 上机操作全流程
步骤1：铜网样品装入样品杆，锁紧固定
步骤2：缓慢插入样品杆，逐级抽真空
步骤3：开启高压（常规 200 kV / 120 kV）
步骤4：低倍寻找薄区、无破损、无污染区域
步骤5：逐步调高倍数，聚焦、消像散
步骤6：明场（BF）成像、高分辨HRTEM成像、电子衍射（SAED）采集
6. 成像模式与信息解析（专业核心）
6.1 SEM 成像模式
- SE二次电子像：表面形貌、立体感强、用于微观形貌观察
- BSE背散射电子像：原子序数衬度，重元素亮、轻元素暗，用于相区分、合金分布
- EDS能谱：元素定性、定量、元素mapping分布
6.2 TEM 成像模式
- TEM明场像（BF）：颗粒形貌、尺寸、分散性、缺陷明暗衬度
- HRTEM高分辨透射像：晶格条纹、晶面间距、晶体取向、缺陷、非晶区
- SAED选区电子衍射：点阵衍射环/斑点，判断单晶、多晶、非晶
- EDS/TEM-Mapping：单颗粒元素分布
7. 图文对照：SEM与TEM典型成像区别（配图3）
【配图3：SEM与TEM成像效果对比示意图（原创）】
SEM图像特征：立体凹凸、景深大、明暗反映起伏、适合看颗粒外观、表面纹路、断面形貌
TEM图像特征：平面投影、明暗反映厚度/原子密度、可看到内部晶格、缺陷、超细结构
8. 常见实验故障与解决方案（科研必备）
8.1 SEM 常见问题
故障现象 | 原因 | 解决方法 |
|---|---|---|
图像发白、漂移、模糊 | 样品不导电、荷电效应 | 绝缘样品必须喷金/喷碳，加强导电接地 |
图像有横纹、抖动 | 振动干扰、地线不良 | 关闭振动源，检查设备接地 |
分辨率差、边缘不锐利 | 真空度不足、电压参数不当 | 等待高真空，优化加速电压 |
8.2 TEM 常见问题
故障现象 | 原因 | 解决方法 |
|---|---|---|
全视野漆黑 | 样品太厚、电子无法穿透 | 重新制样，降低样品厚度 |
图像大面积雪花噪点 | 样品污染、碳膜破损 | 更换新铜网，重新分散样品 |
无法看到晶格条纹 | 对焦不准、像散未消、样品太厚 | 精细消像散、选用薄区、高倍聚焦 |
9. SEM与TEM核心区别总结表（配图4）
【配图4：SEM与TEM技术参数对比总图】
对比项目 | SEM扫描电镜 | TEM透射电镜 |
|---|---|---|
电子作用方式 | 扫描样品表面 | 穿透样品内部 |
成像信息 | 表面形貌、粗糙度、元素分布 | 内部结构、晶格、缺陷、晶体衍射 |
分辨率 | 1–3 nm | 0.05–0.2 nm（原子级） |
样品厚度 | 无严格厚度要求 | 必须 50–200 nm 超薄 |
制样难度 | 简单 | 极高 |
图像特点 | 立体、景深大、直观形貌 | 平面、超高分辨、结构精细 |
10. 实验结论与适用场景选择
1. 想看颗粒大小、表面形貌、材料断面、元素分布 → 选择 SEM
2. 想看晶格结构、晶体缺陷、位错、超细纳米结构、单颗粒内部 → 选择 TEM
3. 高水平科研通常SEM+TEM联合表征，实现“宏观形貌+微观结构”完整论证。
附录：本文内置4张原创配图（可直接另存使用）
配图1：SEM设备结构与电子束扫描原理示意图
配图2：TEM设备结构与透射成像原理示意图
配图3：SEM立体形貌成像 vs TEM超薄结构成像对比图
配图4：SEM/TEM技术参数与应用场景对比总图
